Агрегаты окрасочные с пневмоприводом
Mist-Less (Смешанное распыление)
Принцип действия:
Поршневые пневмопомпы высокого давления смешанного распыления , состоящие из помпы для перекачки составов и пневмодвигателя, приводящего в возвратно-поступательное движение поршень, который, при помощи системы клапанов, перекачивает состав при заданном давлении.
Регулятор давления воздуха на пневмодвигатель позволяет точно устанавливать давление и количество краски, система автоматической регулировки по достижении заданного давления останавливает двигатель, предохраняя его от перегрузки.
Коэффициент сжатия, (например 23:1) означает, что давление продукта на выходе в 23 раза превосходит давление воздуха, питающего пневмодвигатель (3 бар при к=23 даёт 69 бар на подачу и т.п.)
Максимальное давление воздуха на пневмодвигатель 8 бар
Агрегат снабжен редуктором c манометром для подачи воздуха на краскопульт типа Mist-Less для дополнительного распыления и формирования факела.
Смешанное распыление (Mist-Less) позволяет избавиться от недостатков, свойственных безвоздушному распылению, сохранив его преимущества, совмещая безвоздушный и воздушный способы распыления. Эта идея была реализована в технологии, получившей название смешанного, или комбинированного распыления, также его называют безвоздушным распылением в воздушном конусе, безвоздушным распылением с воздушной поддержкой. Идея такова: окрасочный аэрозоль, полученный безвоздушным распылением, подвергается дополнительному тщательному дроблению воздушным потоком, подаваемым непосредственно в факел. Дополнительно, через отдельные воздуховоды, происходит образование воздушного конуса, формирующего факел и без потерь доставляющего краску к поверхности.
Таким образом, характеристики факела при смешанном распылении приближаются к таковым у получаемого методом пневматического распыления –высокое качество покрытия, высокий коэффициент переноса, при сохранении свойственных безвоздушному методу преимуществ –высокой скорости и возможности нанесения составов любой вязкости.
Это-то и позволило с успехом применить данный метод при поточном производстве мебели, промышленной финиш-окраске, в аэрокосмической области, при окраске строительных, сельскохозяйственных и других крупногабаритных машин, станков и оборудования.
Преимущества технологии Mist-Less: ![](/fileadmin/user_upload/MIS2.gif) ![](/fileadmin/user_upload/MIS4.jpg) | ![](/fileadmin/user_upload/MIS5.gif) | факел при безвоздушном распылении-видны т.н. «усы» | Формирование факела воздушным конусом снижает перепыл, экономит краску . Факел при технологии Mist-Less –чёткий, стабильный, равномерный. |
![](/fileadmin/user_upload/_temp_/ML2007.jpg)
| Краскораспылитель смешанного типа ML 2009 Mist Clean Краскораспылитель предназначен для распыления низко и средневязких ЛКМ , в составе окрасочного агрегата смешанного типа. Корпус: сталь/алюминий Игла, пружина: нержавеющая сталь Прокладки: PTFE (тефлон) Регулировки: факела и степени распыления Соплодержатель: алюминий Поворотные сопла (см. таблицу MISTLESS-MISTCLEAN) | код заказа 19975 | рабочее давление ЛКМ | 140 бар | потребление воздуха при 6 бар | 200 л/мин | вес | 580 гр. | вход для ЛКМ М1/4” |
![](/fileadmin/user_upload/L400ML_web.jpg)

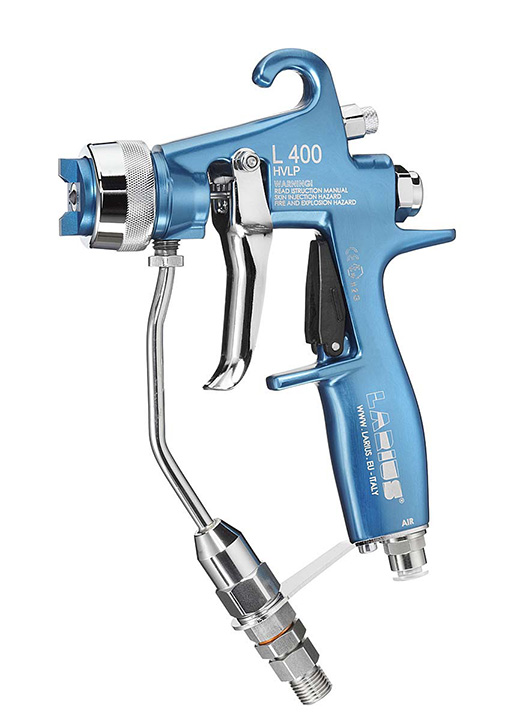

| Краскораспылитель смешанного типа L400 Mist-Less Краскораспылитель предназначен для распыления низко и средневязких ЛКМ , в составе окрасочного агрегата смешанного типа. Корпус: сталь/алюминий Игла, пружина: нержавеющая сталь Прокладки: PTFE (тефлон) Регулировки: факела и степени распыления Соплодержатель: алюминий Стандартные сопла (см. таблицу MISTLESS-MISTCLEAN) | код заказа 21800 | рабочее давление ЛКМ | 110 бар | потребление воздуха при 6 бар | 240 л/мин | вес | 590 гр. | вход для ЛКМ М1/4” |
![](/fileadmin/user_upload/L400MC_web.jpg)

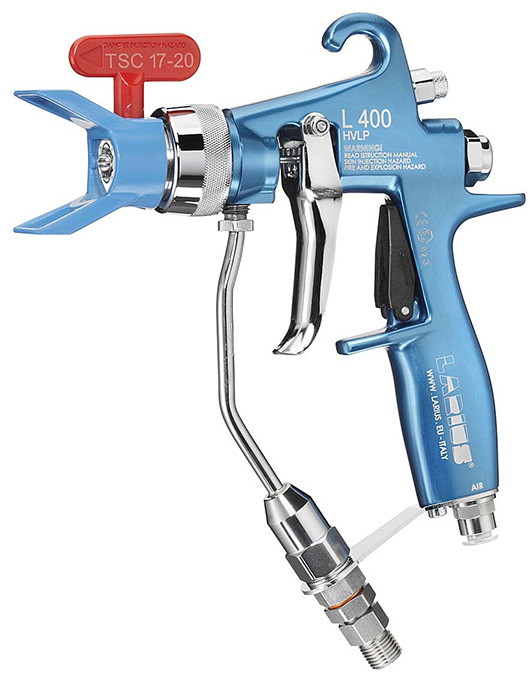

| Краскораспылитель смешанного типа L400 Mist Clean Краскораспылитель предназначен для распыления низко и средневязких ЛКМ , в составе окрасочного агрегата смешанного типа. Корпус: сталь/алюминий Игла, пружина: нержавеющая сталь Прокладки: PTFE (тефлон) Регулировки: факела и степени распыления Соплодержатель: алюминий Поворотные сопла (см. таблицу MISTLESS-MISTCLEAN) | код заказа 21801 | рабочее давление ЛКМ | 110 бар | потребление воздуха при 6 бар | 240 л/мин | вес | 590 гр. |
вход для ЛКМ М1/4” |

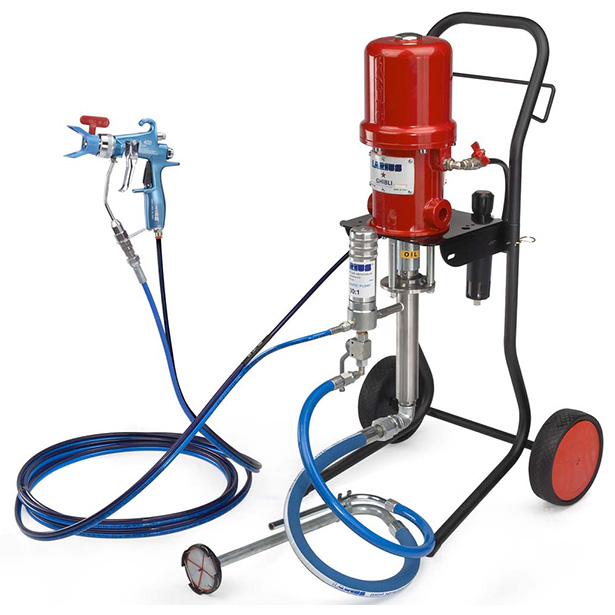

Комплекты оборудования Mist-Less Vega 23:1, Ghibli 30:1 ![](/fileadmin/user_upload/Ghibli_mist_web.jpg)
| Модель | Код заказа | | Макс давление подачи | Подача ЛКМ | Расход воздуха максимально | Вес (без шасси) |
VEGA 23:1 |
| | бар. | л/мин. | л/мин. | кг. | 91507 | | 180 | 3 | 750 | 16 | GHIBLI 30:1 | 96135 | | 210 | 4 | 1050 | 22 |
Комплект оборудования включает:
-Пневмопомпа на шасси
-линейный фильтр высокого давления для краски
-манометр-редуктор воздуха, питающего пневмодвигатель
-фильтр-редуктор-манометр подачи воздуха на распыление
-система забора продукта (основной и возвратный шланги+фильтр)
-двойной шланг подачи продукта и воздуха в краскопульт
-краскопульт Mist-less с соплодержателем, без сопла (дополнительный заказ)
Применение: высококачественная окраска при поточном производстве мебели, промышленной финиш-окраске, аэрокосмической области, окраске строительных, сельскохозяйственных и других крупногабаритных машин, станков и оборудования.
|
