Помпы поршневые перекачивающие с пневмоприводом

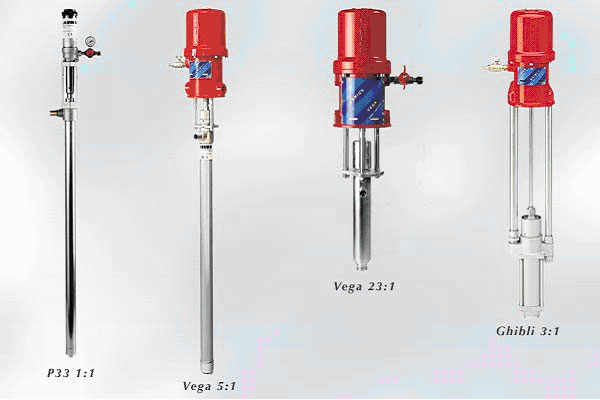

P31, P33, Vega, Ghibli
Принцип действия:
Пневмопомпы состоят из поршневой группы для перекачки составов и пневмодвигателя, приводящего в возвратно-поступательное движение поршень, который, при помощи системы клапанов, перекачивает состав при заданном давлении.
Регулятор давления воздуха на пневмодвигатель позволяет точно устанавливать давление подачи и количество материала в зависимости от соотношения площади поршня пневмодвигателя и поршня помпы. Система автоматической регулировки по достижении заданного давления останавливает двигатель, предохраняя его от перегрузки.
Коэффициент сжатия, (например 30:1, 40:1) означает, что давление продукта на выходе в 30 (40) раз превосходит давление воздуха, питающего пневмодвигатель (3 бар при к=30 даёт 90 бар на подачу и т.п.)
Максимальное давление воздуха на пневмодвигатель 8 бар
Применение: подача и перекачивание различных материалов низкой и средней вязкости в судостроении, промышленном секторе и деревообработке, полиграфии и т.п. ![](/fileadmin/user_upload/P1.jpg)
| Модель | Сжатие | Макс давление подачи бар. | Подача л/мин | код заказа | Расход воздуха л/мин. (при 5 бар.) | Вес кг длиная/средняя/короткая | P33 | 1:1 | 12 | 20 | 3600 | 110 | 8/-/5,5 | P31 | 2:1 | 12 | 10 | 3700 | 110 | 7,5/-/5,5 | VEGA | 5:1 | 40 | 10 | 91300 | 350 | 11/10,5/10 | 15:1 | 120 | 3,8 | 98065 | 350 | 10/9,5/9 | 23:1 | 180 | 2,6 | 91502 | 380 | 16 | Chibli | 3:1 | 21 | 45 | 96700 | 800 | 22/21.5/20 |

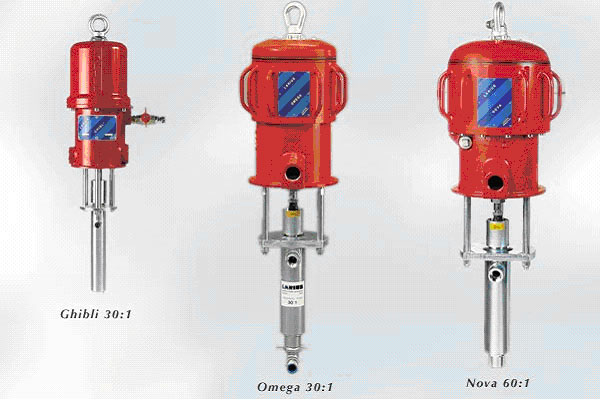

Ghibli, Omega, Nova ![](/fileadmin/user_upload/P2.jpg)
| Модель | Сжатие | Макс давление подачи бар. | Подача л/мин | код заказа | Расход воздуха л/мин. (при 5 бар.) | Вес кг длиная/средняя/короткая | GHIBLI | 10:1 30:1 40:1 | 70 210 280 | 12 3.8 3 | 96660 96050 96055 | 780 800 800 | 15/13/12.5 22 22 | OMEGA | 5:1 10:1 15:1 23:1 30:1 | 40 80 120 180 240 | 120 32 23 14 12 | 7450 7456 7466 7464 7460 | 2000 2100 2000 2100 1600 | 43 50 48 50 53 | NOVA | 10:1 20:1 30:1 45:1 60:1 | 60 120 180 270 360 | 66 32 23 14 12 | 95702 95800 94900 95550 | 2500 2400 2000 3500 3000 | 48 48 55 57 60 60 |
|
